전자파 EMI·EMS란? 전기설비 노이즈 원인과 차폐 대책 쉽게 이해하기

EMI·EMS·EMC의 차이를 쉽게 알아보고 인버터와 전기설비에서 전자파 노이즈가 발생하는 원인, 통신·계측장비에 미치는 영향, 배선 분리·차폐 케이블·필터·접지·함체 차폐 등 저감 방법을 정리했습니다.

전기실이나 제어반 주변에서 통신 장비가 간헐적으로 오작동하거나, 센서와 계측기의 값이 평소보다 불안정하게 움직이는 경우가 있습니다. 장비 자체에는 특별한 이상이 없는데 특정 설비가 작동할 때만 문제가 나타난다면 전자파 노이즈가 원인 중 하나일 수 있습니다.

전자파 문제는 단순히 전파가 공중으로 퍼지는 현상만을 의미하지 않습니다. 전선을 따라 전달되는 전도성 노이즈와 공간을 통해 전달되는 방사성 노이즈가 모두 관련될 수 있으며, 배선과 접지, 차폐 구조에 따라서도 영향이 달라집니다.

이번 글에서는 전기설비에서 자주 접하게 되는 EMI와 EMS의 차이, 노이즈가 발생하는 대표적인 원인, 실제 설비에 나타날 수 있는 문제와 현장에서 적용할 수 있는 저감 방법을 순서대로 알아보겠습니다.

EMI와 EMS는 무엇이 다를까?

전자파 관련 내용을 이해하려면 먼저 EMI와 EMS를 구분할 필요가 있습니다.

EMI란?

EMI(Electromagnetic Interference)는 전자기적 간섭 또는 장해를 의미합니다.

쉽게 설명하면 전자기적 방해가 다른 장비나 회로의 정상적인 동작에 영향을 주는 현상을 이해하기 위한 개념으로 볼 수 있습니다.

예를 들어 인버터가 동작할 때 발생하는 고주파 성분이 주변 통신선이나 신호선에 영향을 주면 통신 오류나 계측값 변동 등이 나타날 수 있습니다.

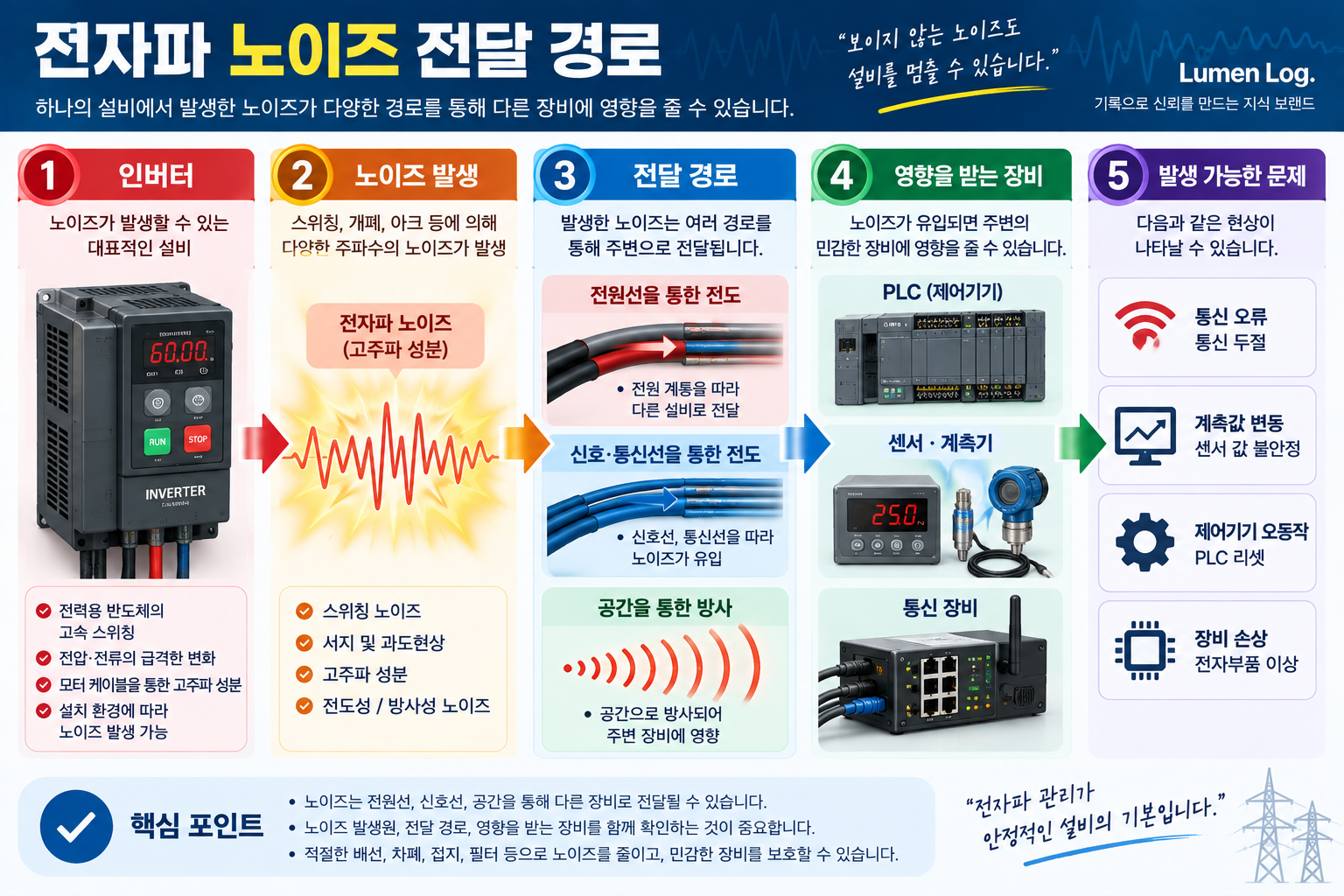

노이즈가 전달되는 경로는 크게 다음과 같이 생각할 수 있습니다.

• 전도성 노이즈: 전원선이나 신호선 등을 따라 전달
• 방사성 노이즈: 공간을 통해 전자기파 형태로 전달

따라서 전자파 문제를 해결할 때는 단순히 장비 주변에 차폐물을 설치하는 것보다 어떤 경로로 노이즈가 전달되는지 확인하는 과정이 중요합니다.

EMS란?

EMS(Electromagnetic Susceptibility)는 외부의 전자기적 방해에 장비가 얼마나 영향을 받기 쉬운지를 나타내는 개념입니다.

쉽게 말하면 EMI가 노이즈를 발생시키고 주변에 영향을 주는 측면이라면, EMS는 외부에서 들어오는 전자기적 방해에 장비가 영향을 받는 측면으로 이해할 수 있습니다. 전자파 적합성 관련 자료에서는 외부 전자기적 방해에 대한 내성(Immunity)이라는 표현도 함께 사용되므로, EMS는 이러한 내성 측면을 이해하기 위한 개념으로 연결해서 볼 수 있습니다.

이와 함께 자주 등장하는 용어가 EMC(Electromagnetic Compatibility, 전자파 적합성)입니다.

EMC는 장비가 주변의 전자기 환경에서 정상적으로 동작하면서 동시에 다른 장비에 허용되지 않는 전자기적 방해를 주지 않도록 하는 개념입니다.

전기설비에서는 왜 전자파 노이즈가 발생할까?

전자파 노이즈는 다양한 전기설비에서 발생할 수 있습니다. 특히 전류나 전압이 빠르게 변화하는 스위칭 과정에서는 고주파 성분이 만들어질 수 있어 주변 설비에 영향을 줄 가능성이 있습니다.

인버터

인버터는 전력용 반도체 소자를 빠르게 스위칭해 모터의 속도나 토크 등을 제어합니다.

이 과정에서 전압과 전류가 빠르게 변화하면서 고주파 성분이 발생할 수 있습니다. 특히 인버터와 모터 사이의 출력 케이블이 길거나 신호선과 가까운 위치에 포설되어 있다면 설치 환경에 따라 노이즈 문제가 나타날 수 있습니다.

따라서 인버터를 사용하는 설비에서는 전력 케이블과 통신·신호 케이블의 배선 경로를 적절하게 분리하는 것이 중요합니다.

차단기와 접촉기의 개폐

차단기나 접촉기가 동작할 때는 회로가 순간적으로 연결되거나 차단됩니다.

부하의 종류와 회로 조건에 따라 개폐 과정에서 과도현상이나 전기적 노이즈가 발생할 수 있으며, 주변의 민감한 제어회로나 통신장비에 영향을 줄 가능성이 있습니다.

용접기 등 대전력 설비

용접기처럼 큰 전류를 사용하는 장비 역시 주변의 전기적 환경에 영향을 줄 수 있습니다.

특히 용접 설비와 정밀 계측장비 또는 통신설비가 가까운 환경에서는 전원과 신호 배선의 경로를 함께 확인하는 것이 좋습니다.

낙뢰와 과도현상

낙뢰가 발생하면 매우 큰 전류와 급격한 전압 변화가 발생합니다. 이 과정에서 전원선이나 통신선 등에 서지 또는 유도성 과도현상이 발생해 전기·전자설비에 영향을 줄 수 있습니다.

따라서 낙뢰에 대한 대책은 일반적인 고주파 노이즈 대책과 구분해 서지 보호장치 등 적절한 보호 방법을 함께 검토해야 합니다.

전자파 노이즈가 발생하면 어떤 문제가 생길까?

전자파 노이즈가 모든 장비에 동일한 영향을 주는 것은 아닙니다. 장비의 설계와 설치 환경, 신호 종류, 배선 구조 등에 따라 나타나는 현상이 달라질 수 있습니다.

대표적인 사례는 다음과 같습니다.

통신 오류

통신 케이블에 원하지 않는 노이즈가 유입되면 데이터 오류가 발생하거나 통신이 불안정해질 수 있습니다.

특정 모터나 인버터가 작동하는 순간에만 통신 오류가 발생한다면 해당 장비의 전원 및 신호 배선 경로를 함께 확인해 볼 필요가 있습니다.

센서와 계측값의 변동

센서 신호가 미세한 전압이나 전류의 변화로 정보를 전달하는 방식이라면 주변 노이즈의 영향을 받을 가능성이 있습니다.

평소에는 안정적이던 계측값이 특정 설비의 동작 시점에 맞춰 갑자기 흔들린다면 배선과 접지, 차폐 상태 등을 점검할 수 있습니다.

제어기기의 오동작

PLC나 기타 제어기기가 외부 전자기적 방해에 영향을 받으면 입력 신호가 불안정하게 인식되거나 장비가 순간적으로 리셋되는 등의 문제가 나타날 수 있습니다.

다만 이런 현상이 발생했다고 해서 무조건 전자파 노이즈가 원인이라고 단정해서는 안 됩니다. 전원 품질, 통신 설정, 장비 고장 등 다른 원인도 함께 확인해야 합니다.

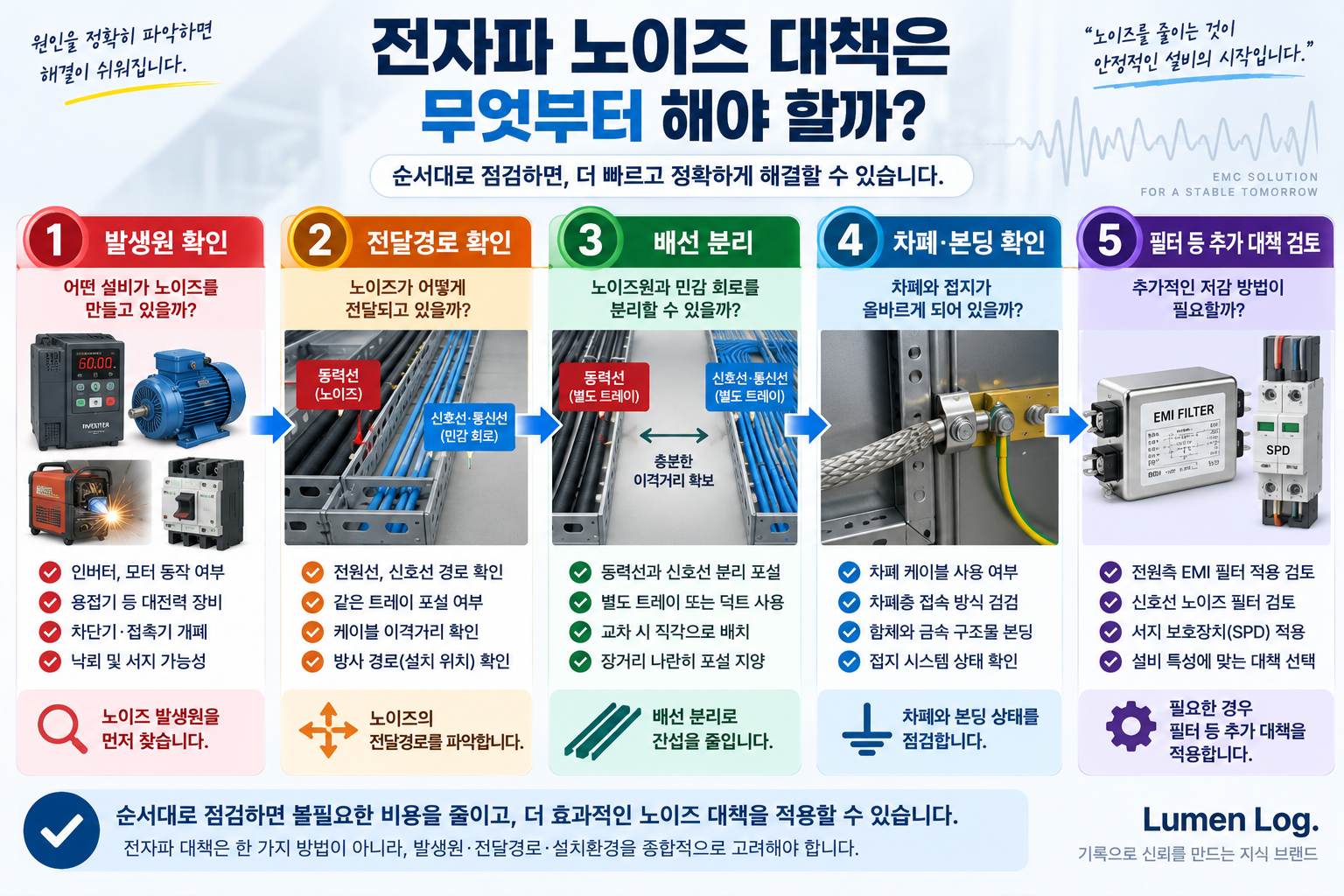

현장에서 적용할 수 있는 전자파 노이즈 저감 방법

전자파 문제는 하나의 방법만 적용해서 해결하기보다 노이즈의 발생원과 전달 경로, 영향을 받는 장비를 함께 확인하는 방식이 효과적입니다.

① 동력선과 신호선 분리하기

가장 기본적으로 확인할 부분이 배선입니다.

인버터나 모터 등 전력설비에 연결되는 동력선과 센서·통신 등에 사용되는 신호선을 가능한 범위에서 분리해 포설하면 노이즈가 신호선으로 전달되는 것을 줄이는 데 도움이 될 수 있습니다.

같은 트레이를 사용해야 하는 상황이라면 관련 설계 기준과 제조사 지침에 따라 적절한 이격이나 분리 방법을 검토해야 합니다.

단순히 케이블의 종류만 바꾸기보다 어디에서 시작해 어떤 경로로 지나가는지를 살펴보는 것이 중요합니다.

② 차폐 케이블 사용하기

외부 전자기적 영향을 줄이기 위해 금속 차폐층이 적용된 케이블을 사용하는 방법도 있습니다.

차폐 케이블은 특히 통신이나 계측 신호처럼 외부 노이즈의 영향을 받기 쉬운 회로에서 활용됩니다.

다만 차폐 케이블이라고 해서 모든 노이즈가 자동으로 차단되는 것은 아닙니다. 차폐층의 연결과 접지 방식 역시 중요하기 때문에 신호 방식, 장비 제조사의 설치 지침, 관련 규격을 함께 확인해야 합니다.

③ 전원 및 신호 필터 검토하기

필터는 특정 주파수 성분의 노이즈가 다른 회로로 전달되는 것을 줄이는 데 사용할 수 있습니다.

인버터 등 스위칭 장치의 전원 측에서는 적절한 EMI 필터를 적용하는 경우가 있으며, 통신이나 신호 회로에서도 용도에 맞는 필터를 검토할 수 있습니다.

다만 필터는 무조건 추가하는 것이 아니라 노이즈의 주파수와 전달 경로를 확인한 후 적합한 제품과 설치 방법을 선택하는 것이 중요합니다.

④ 접지와 본딩 상태 확인하기

접지와 본딩은 전기설비의 안전뿐 아니라 EMC 측면에서도 중요한 요소입니다.

특히 고주파 노이즈에서는 단순히 접지선이 연결되어 있는지만 확인하는 것으로 충분하지 않을 수 있습니다. 연결 구조와 도체의 임피던스, 금속 함체의 본딩 상태 등도 영향을 줄 수 있습니다.

따라서 접지를 단순히 "노이즈를 땅으로 흘려보내는 것"으로 이해하기보다는 설비 전체의 전류 경로와 연결 구조를 함께 살펴보는 것이 좋습니다.

⑤ 제어반과 함체의 차폐 구조 확인하기

금속 함체는 외부 전자기적 영향을 줄이는 데 활용할 수 있습니다.

하지만 금속판으로 둘러싸여 있다고 해서 차폐 효과가 완벽하게 유지되는 것은 아닙니다.

제어반의 문과 패널 사이의 접합부, 케이블이 들어오고 나가는 인입부, 개구부 등이 차폐 성능에 영향을 줄 수 있습니다.

필요한 경우 차폐용 개스킷이나 적절한 케이블 글랜드 등 설치 환경에 맞는 부품을 검토할 수 있습니다.

간단한 사례로 이해하는 전자파 노이즈

예를 들어 하나의 제어반 안에 인버터와 PLC, 센서 신호 회로가 함께 설치되어 있다고 가정해보겠습니다.

평소에는 센서값이 정상적으로 표시되지만 인버터가 작동할 때마다 값이 불안정해진다면 먼저 센서 자체를 교체하기보다는 다음과 같은 항목을 순서대로 확인할 수 있습니다.

1. 인버터 출력 케이블과 센서 신호선의 포설 경로 확인
2. 동력선과 신호선의 분리 상태 확인
3. 신호 케이블의 차폐 상태 확인
4. 차폐층 연결 및 접지방식 확인
5. 제어반 내부의 접지·본딩 상태 확인
6. 전원 및 신호 측 필터 적용 여부 검토
7. 인버터가 동작하지 않을 때도 같은 문제가 발생하는지 비교

이처럼

노이즈 발생원 → 전달 경로 → 영향을 받는 장비

순서로 살펴보면 문제의 원인을 찾는 데 도움이 됩니다. 물론 동일한 증상이 발생하더라도 원인이 항상 전자파 노이즈인 것은 아닙니다. 전원 공급 문제나 통신 설정, 센서 자체의 이상 등도 함께 확인해야 합니다.

전기실 전자파 노이즈 점검 체크리스트

• 특정 인버터나 모터가 동작할 때만 문제가 발생하는가?
• 동력선과 신호·통신선이 같은 경로로 포설되어 있는가?
• 동력선과 신호선 사이의 이격 상태는 적절한가?
• 통신·신호 케이블의 차폐 상태를 확인했는가?
• 차폐층의 연결 방식이 장비 제조사 지침에 맞는가?
• 제어반 함체의 본딩 상태를 확인했는가?
• 케이블 인입부와 개구부의 차폐 구조를 확인했는가?
• 필요한 필터나 서지 보호 대책이 적용되어 있는가?
• 전자파 외에 전원 품질·접속불량·장비 고장 가능성을 확인했는가?

노이즈에 민감한 설비는 설치 환경도 중요합니다

통신 장비나 정밀 계측기처럼 특히 아날로그 신호처럼 비교적 작은 전기적 신호를 이용하는 계측회로나 통신회로는 설치환경과 배선구조를 함께 고려할 필요가 있습니다.

따라서 장비를 설치할 때는 제품 자체의 사양뿐만 아니라 주변 설비와의 관계도 살펴볼 필요가 있습니다.

특히 다음과 같은 상황이라면 배선과 노이즈 대책을 함께 검토하는 것이 좋습니다.

• 인버터와 통신장비가 가까이 설치된 경우
• 동력선과 센서 신호선이 장거리로 나란히 포설되는 경우
• 용접기 등 대전력 설비 주변에 계측장비가 설치된 경우
• 제어반 내부에 전력기기와 민감한 신호회로가 함께 구성된 경우
• 특정 장비의 동작 시점에 맞춰 통신 오류나 계측값 변동이 발생하는 경우

중요한 것은 모든 설비에 동일한 방법을 적용하는 것이 아니라 장비의 특성과 설치 환경에 맞는 대책을 선택하는 것입니다.

EMC 관련 기준은 어디서 확인할까?

전자파 적합성 관련 요구사항은 모든 제품에 동일하게 적용되는 것이 아닙니다.

제품의 종류와 사용 환경에 따라 적용되는 규격이나 시험 항목이 달라질 수 있기 때문에 특정 장비의 EMC 요구사항을 확인할 때는 해당 제품에 적용되는 기준을 먼저 확인하는 것이 좋습니다.

국내에서 관련 정보를 확인할 때는 국가기술표준원, 국립전파연구원 등 관련 기관의 자료와 해당 제품의 제조사가 제공하는 기술자료를 함께 참고할 수 있습니다.

제품을 선정하거나 설치할 때는 단순히 "EMC 인증이 있다"는 문구만 확인하기보다 어떤 규격에 따라 시험되었는지, 해당 제품의 설치 조건은 무엇인지까지 살펴보면 더욱 정확합니다.

특히 산업용 장비는 설치 방법에 따라 EMC 성능에 차이가 생길 수 있으므로 제조사가 제공하는 설치 매뉴얼과 배선 지침을 확인하는 것이 중요합니다.

자주 묻는 질문

차폐 케이블만 사용하면 노이즈 문제가 해결되나요?

그렇지는 않습니다. 차폐 케이블은 노이즈 저감에 활용할 수 있는 방법 중 하나입니다. 배선 경로, 차폐층 연결, 접지와 본딩, 필터 적용 여부 등 여러 요소가 함께 영향을 줄 수 있습니다.

인버터를 사용하면 반드시 전자파 문제가 발생하나요?

반드시 문제가 발생하는 것은 아닙니다. 인버터는 스위칭 동작을 사용하는 장치이므로 고주파 성분이 발생할 수 있지만, 적절한 배선과 설치 방법, 필터 및 차폐 대책 등을 적용해 주변 설비에 미치는 영향을 줄일 수 있습니다.

센서값이 흔들리면 전자파 노이즈가 원인인가요?

가능한 원인 중 하나일 뿐입니다. 센서 자체의 이상, 전원 문제, 접속 불량, 통신 문제 등도 원인이 될 수 있습니다. 특정 전력기기가 작동하는 순간에 증상이 반복되는지 비교하면 원인을 좁히는 데 도움이 됩니다.

접지를 추가 하면 전자파 노이즈가 해결되나요?

반드시 그렇지는 않습니다. 전자파 문제는 접지선의 유무만으로 판단하기 어렵고, 배선 구조와 본딩, 차폐층 연결, 노이즈 발생원과 전달경로 등을 함께 확인해야 합니다. 따라서 접지 대책 역시 전체 EMC 설계와 설치 조건을 고려해 적용해야 합니다.

핵심 정리

전자파 문제를 이해할 때는 EMI, EMS, EMC를 서로 구분해서 보는 것이 첫 단계입니다.

• EMI는 전자기적 간섭 또는 장해와 관련된 개념입니다.
• EMS는 외부 전자기적 방해에 대한 장비의 감응성과 관련된 개념입니다.
• EMC는 장비가 전자기 환경에서 정상적으로 동작하면서 다른 장비에 과도한 방해를 주지 않도록 하는 개념입니다.
• 인버터, 대전력 설비, 스위칭 장치 등은 전자파 노이즈의 원인이 될 수 있습니다.
• 노이즈는 전선을 통해 전달되거나 공간을 통해 방사될 수 있습니다.
• 배선 분리, 차폐 케이블, 필터, 접지·본딩, 함체 차폐 등을 상황에 맞게 적용할 수 있습니다.
• 문제가 발생하면 장비 자체만 보기보다 발생원과 전달 경로, 영향을 받는 장비를 함께 확인하는 것이 중요합니다.

전자파 노이즈 문제는 한 가지 공식으로 해결되는 문제가 아닙니다. 같은 장비라도 배선 방식이나 설치 환경에 따라 결과가 달라질 수 있기 때문에, 실제 현장에서는 제조사 지침과 관련 기준을 확인하면서 원인을 하나씩 좁혀가는 접근이 필요합니다.
